Montage de la borne
Je peux enfin passer au montage.
Je vais décrire ci dessous les différentes étapes :
Configuration du panel.

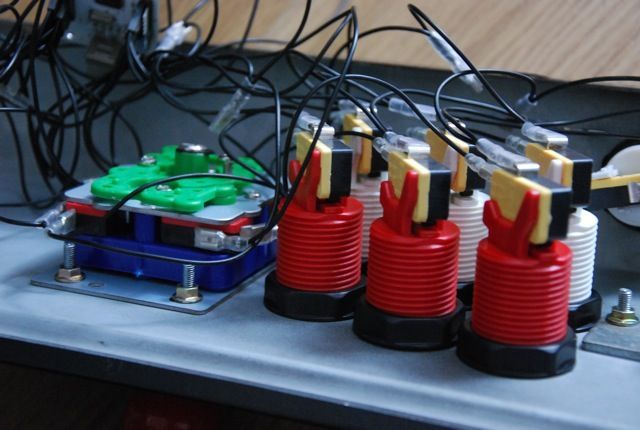

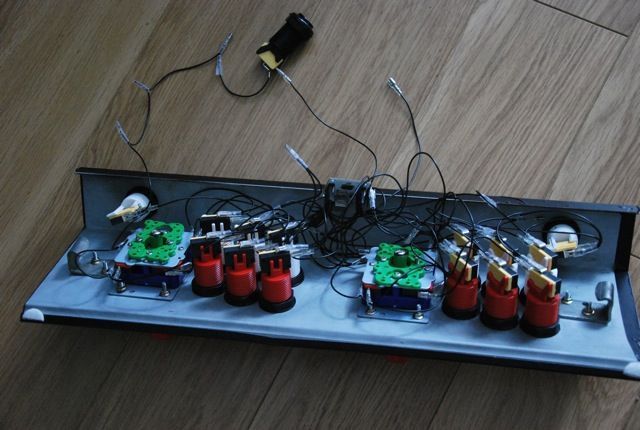

Tous les boutons et les joysticks sont vissés.

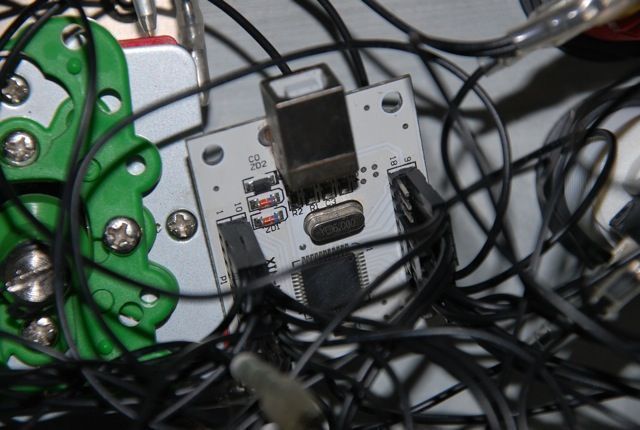

Chaque switch est relié par un cable à l'interface joysticks-boutons/USB (en gros plan sur la 3e photo).

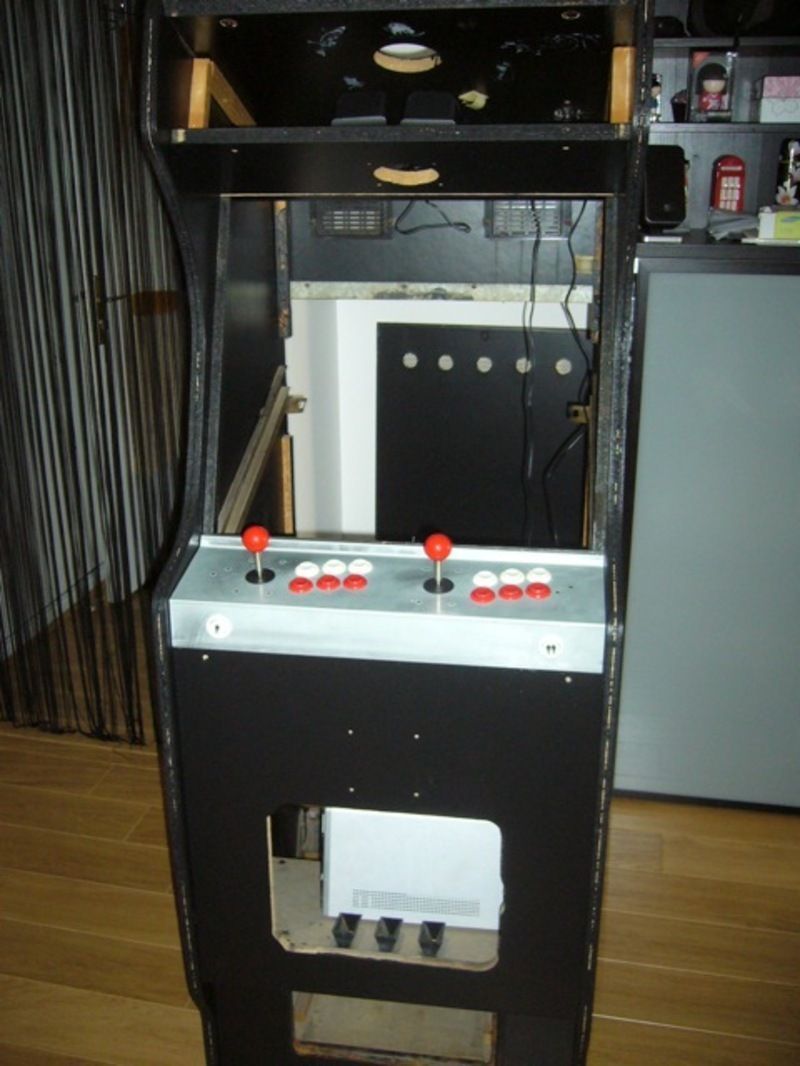

Je fixe ensuite le panel sur la borne.

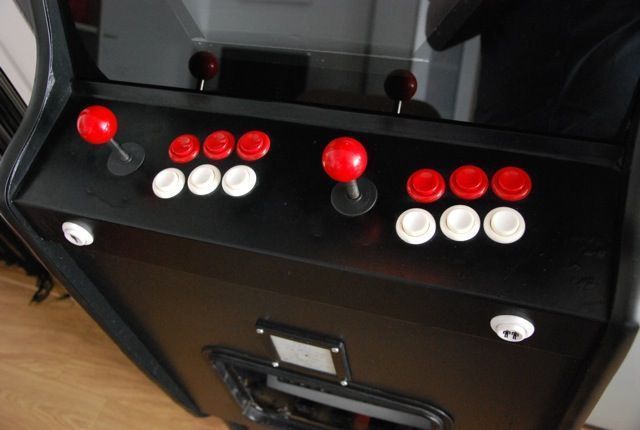

J'applique un sticker noir sur tout le panel au lieu de le peindre.
Au final c'est encore plus propre que de la peinture sur du métal, et aussi plus économique.

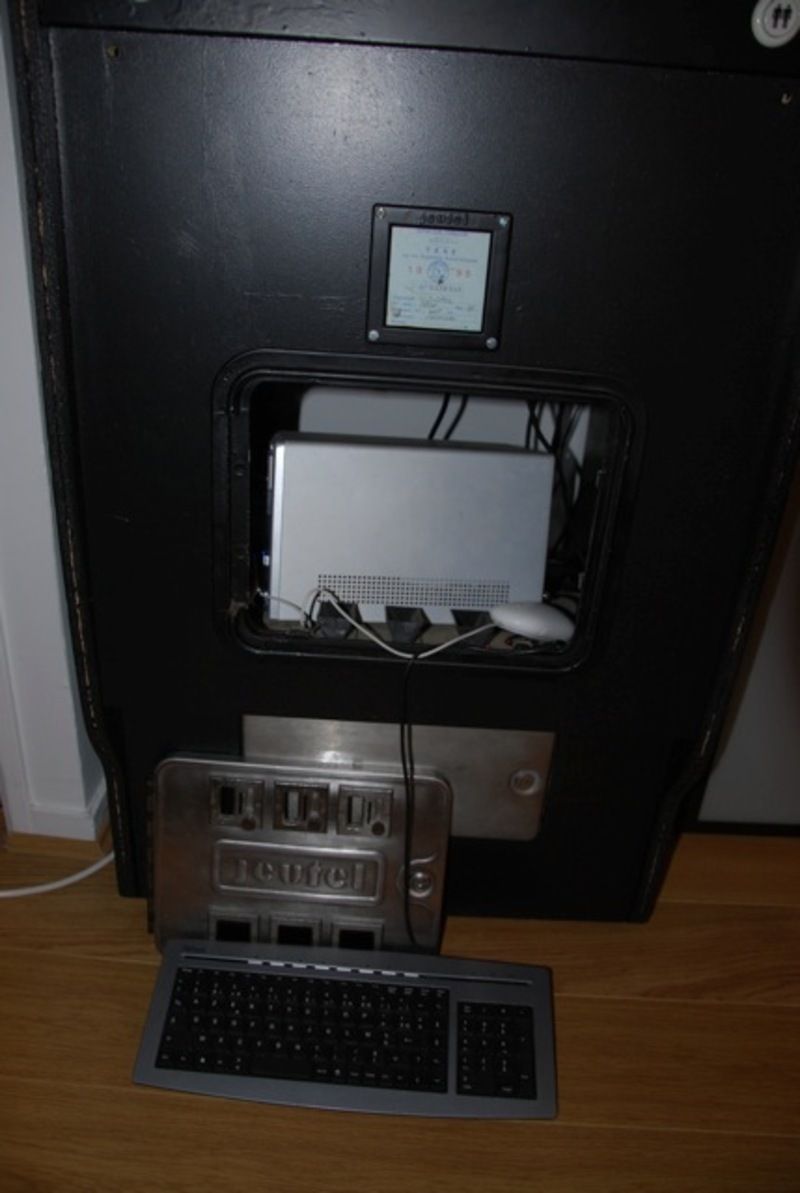

L'ordinateur est installé dans la trape derrière la facade du monnayeur, avec un clavier et une souris.

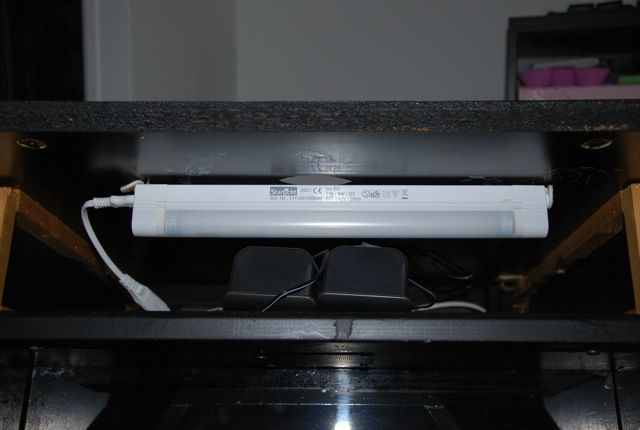

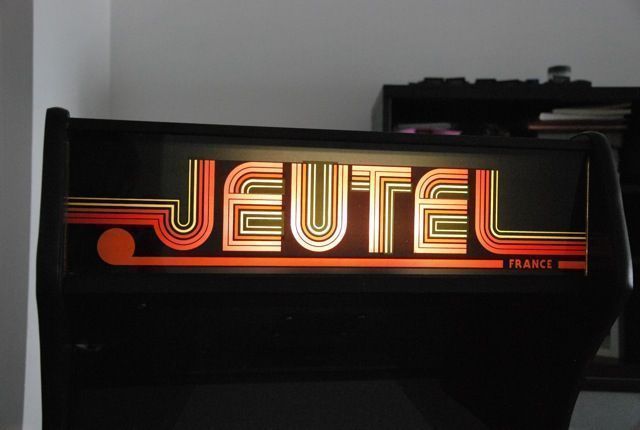

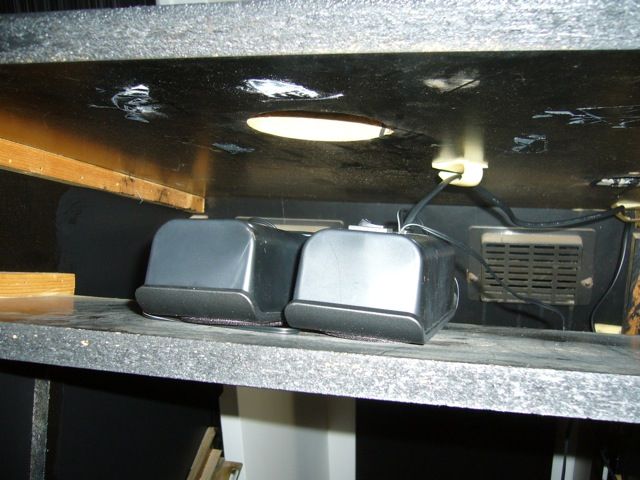

Au dessus de la borne j'installe 2 haut-parleurs reliés au PC par une prise jack, ainsi qu'un petit néon neuf.

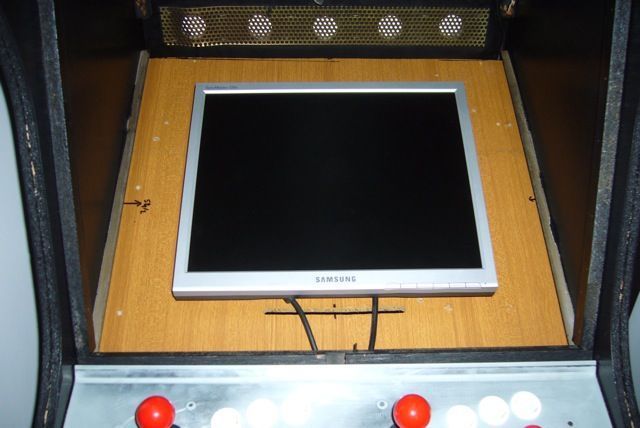

Pour l'écran je récupére tout simplement une planche à l'intérieur de la borne. Je scie la planche pour la mettre aux bonnes dimensions. Je perce 4 trous pour fixer l'écran à l'aide de vis (juste derrière l'écran TFT).

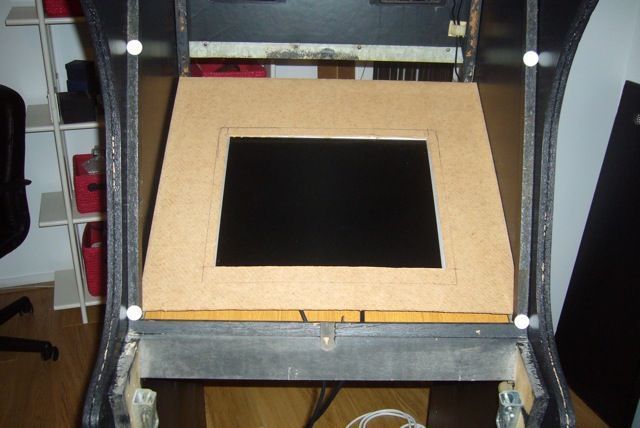

Création d'un cache autour de l'écran.

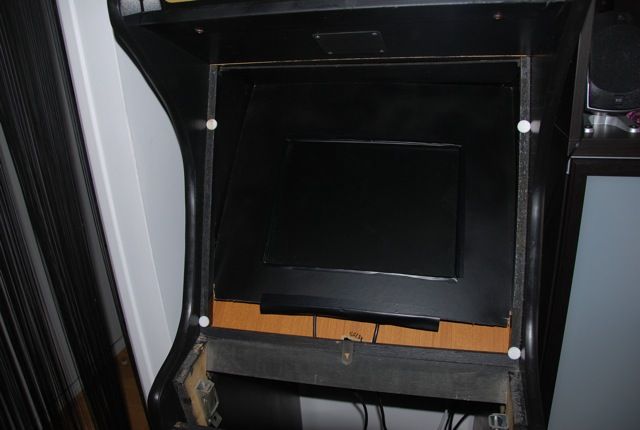

Je redresse la planche avec l'écran un peu vers le joueur, et je peins le cache en noir.

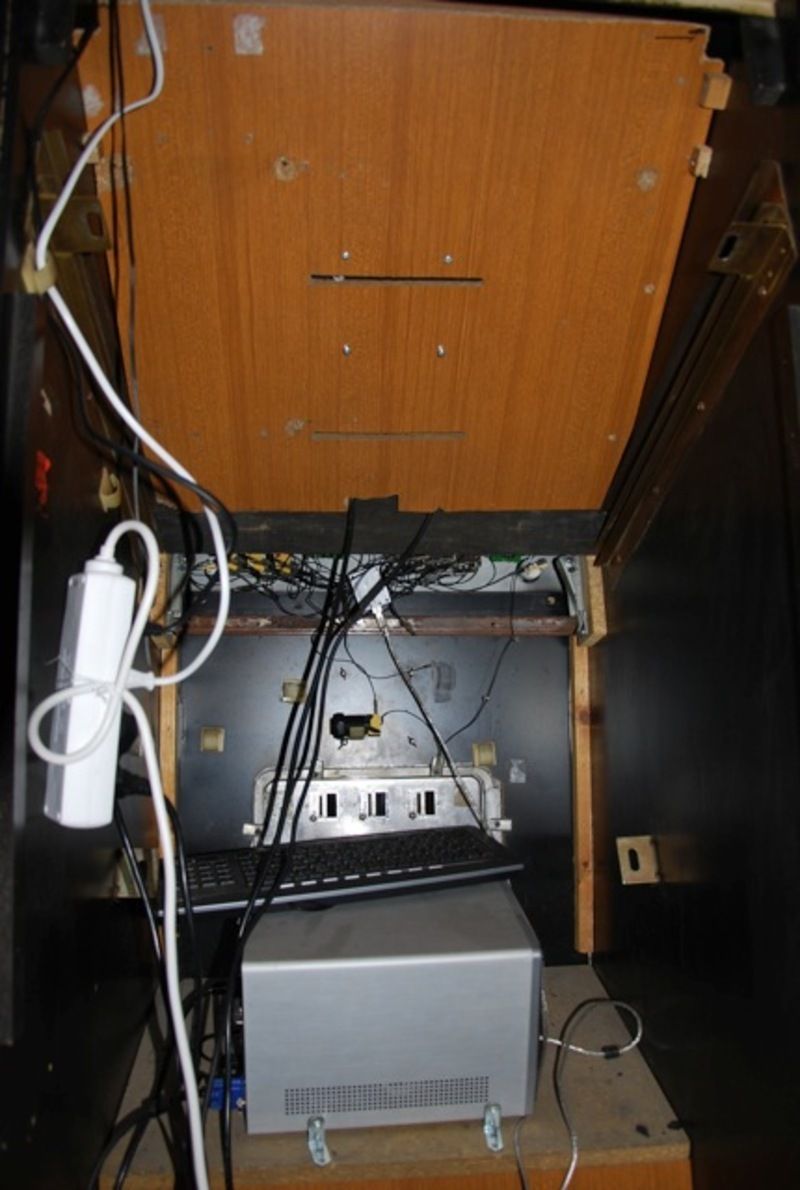

Voila ce que ca donne à l'intérieur.

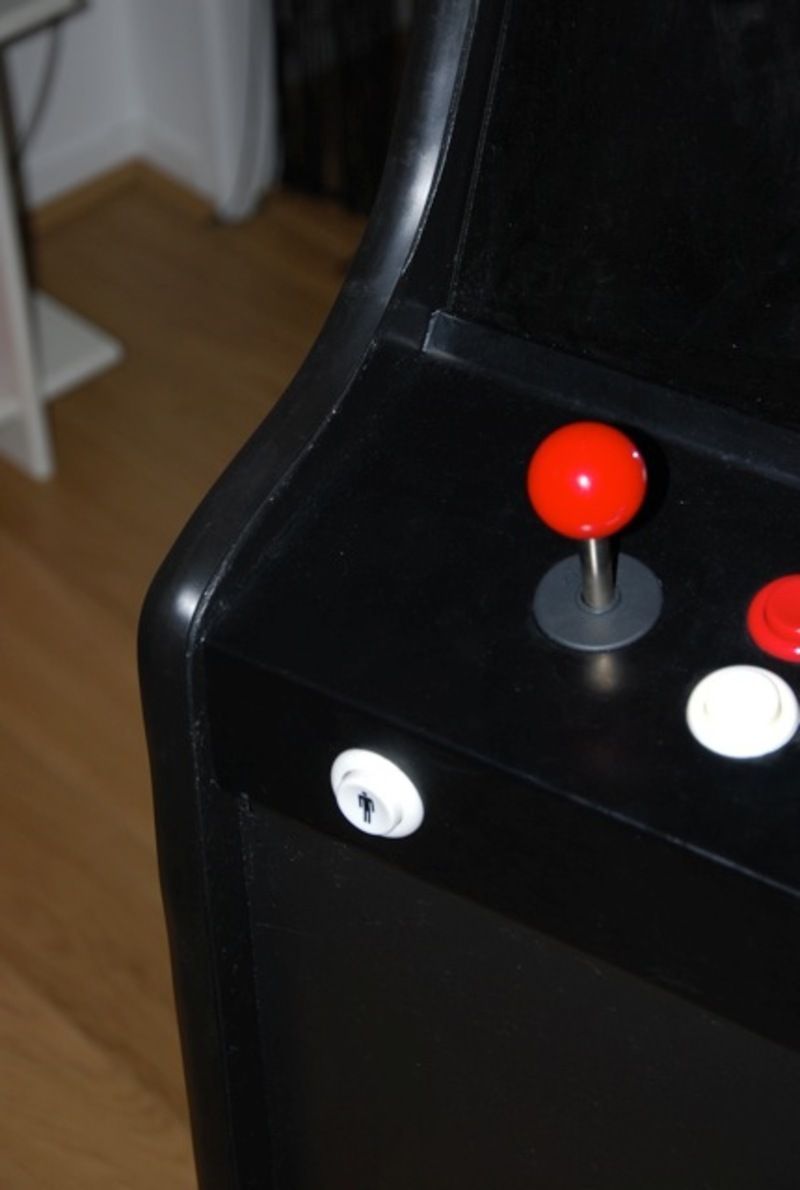

Et enfin dernière touche, je mets du T-molding (bandelette noire) sur les 2 côtés de la borne.

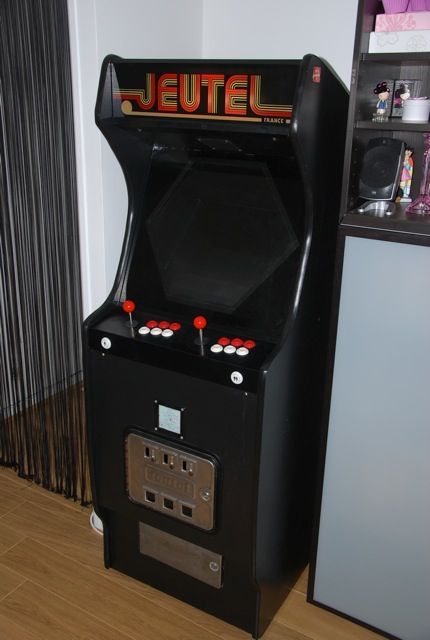

Ca y est, la borne est terminée !
salut antoine,d abort beau boulot sur ta borne et ensuite j aimerai si c est possible et si tu veut bien m envoyer un plan pour connecté les boutton et le joystik entre eux car j ai exactement le meme matos que toi et je rame un peut !!merci d avance antoine
Salut Gaetan.Je te conseille d'aller voir directement sur le site de Smallcab tu peux télécharger le manuel ici : http://www.smallcab.net/product_info.php?cPath=32&products_id=224
Bonne journée
http://borne-arcade-mame.centerblog.net
salut ! moi aussi je m'y suis mis (un peu grace à ton blog d'ailleurs) et j'ai à peur près la même chose que toi. comme Géatan je galère pour les boutons ! je suis nul en électronique. Sur mon interface USB j'ai 1 entrée (voir manuel) alors que j'ai 2 cosses sur le bouton et je sais pas trop comment brancher !! si tu peux m'aider ce serai volontiers !merci
HelloJe cherche également a faire une borne, mais n'ayant pas de notion en electronique, je ne sais pas brancher les boutons.
J'en ai 6 et un bouton start . En plus du joystick.
J'espere que vous pourrez m'aider.
Voici une photo des branchement dont je dispose, sur vos photos je n'arrive pas a voir ou partent chaque cable.
http://geoffrey-menissier.fr/arcad/4.jpg
Un shema pourai peut etre m'aider :) Merci beaucoup !
salut pour lolo et geffrey je peux vous envoyer des fotos tres precises du montage des connections qui va du joystik relier aux boutton je vous met ca tres vites les mecs!!!sinon ya toujours ma boite mails :spainboy59@hotmail.fr
